| Производитель | DN SOLUTIONS |
| Скорость шпинделя | 2800-5000 об/мин |
| Мощность | 30 кВт |
| Макс. диаметр обработки | 525 мм |
| Макс. длина точения | 3150 мм |
| Производитель | КНР |

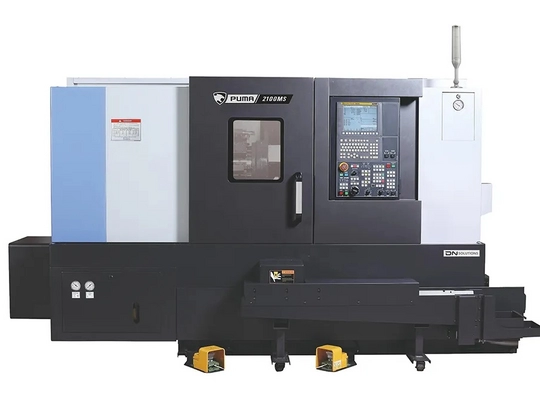

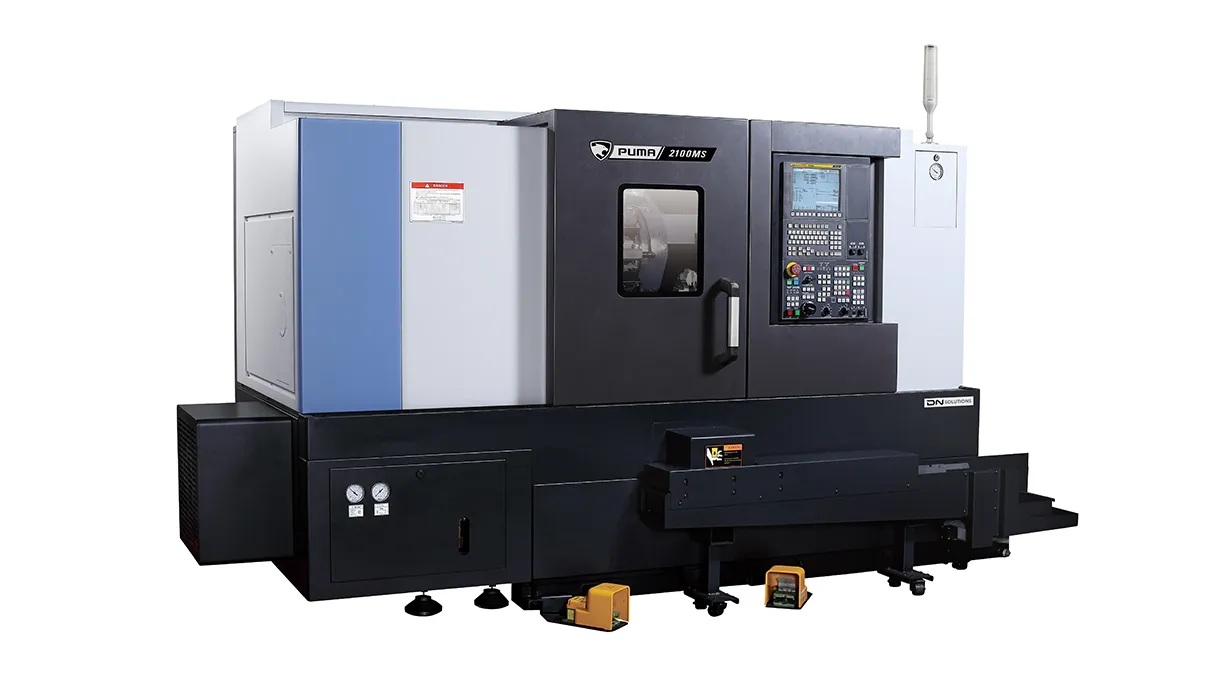

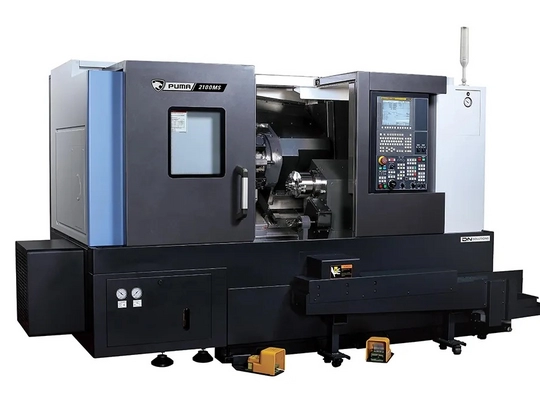

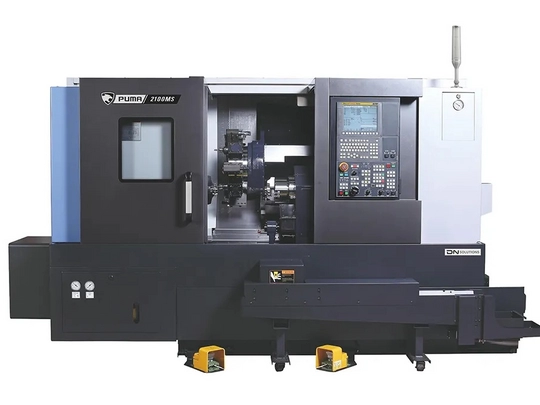

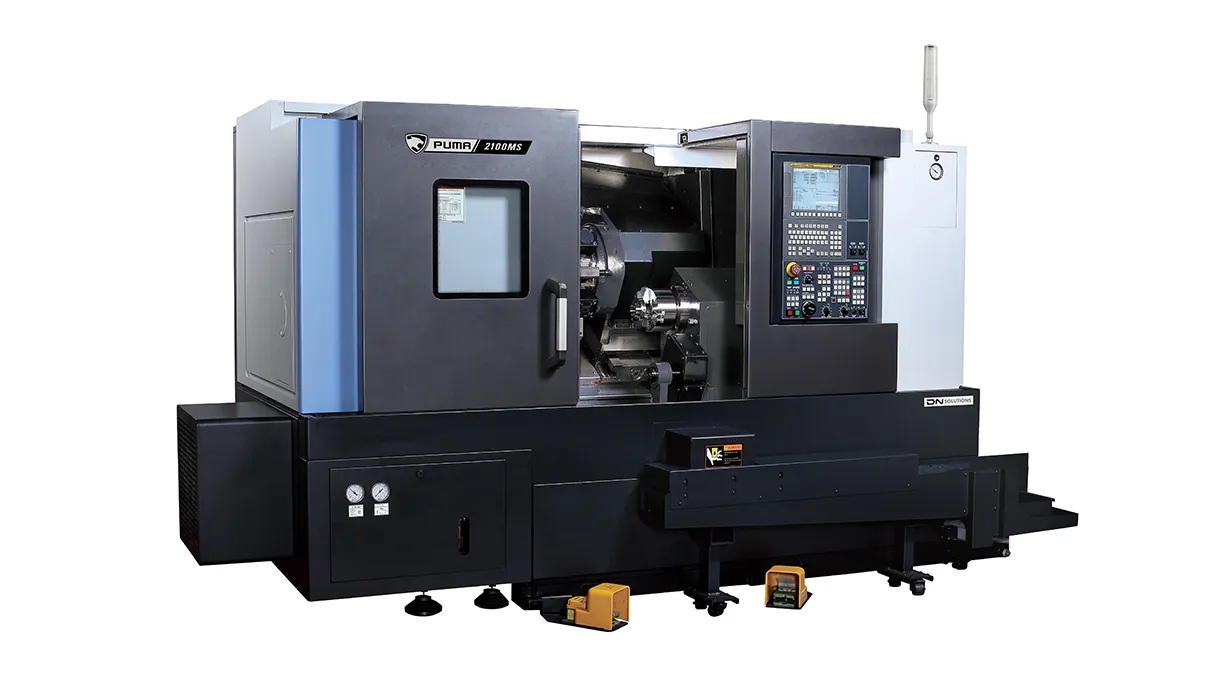

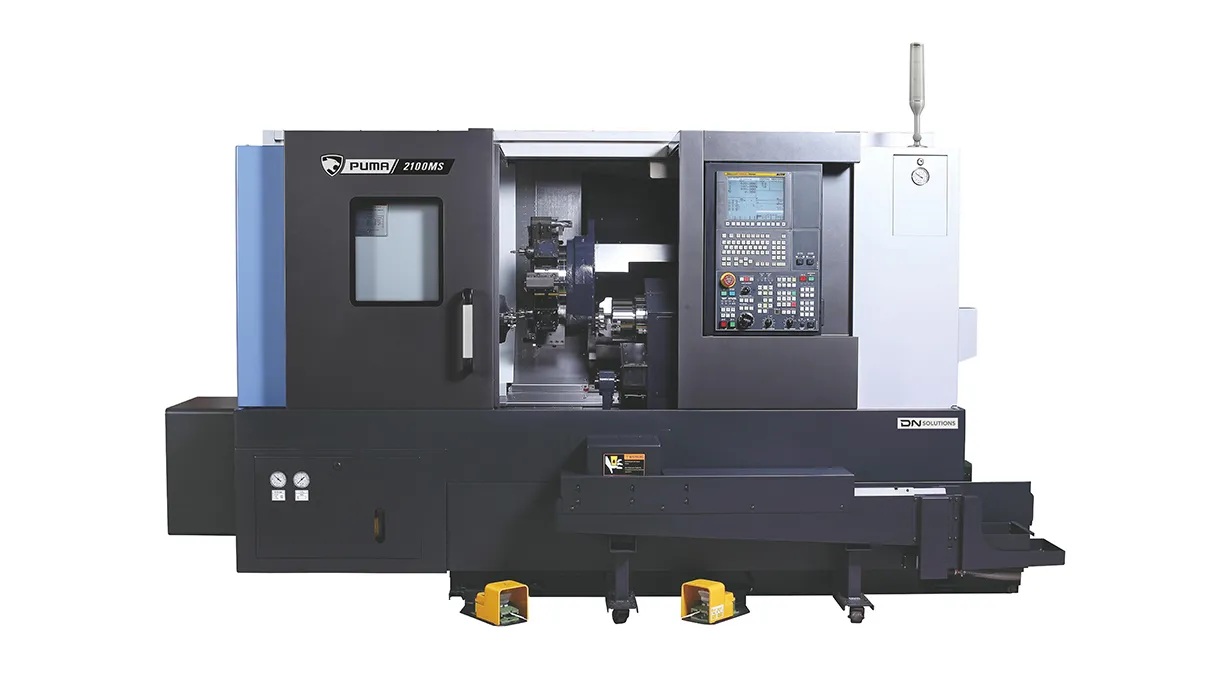

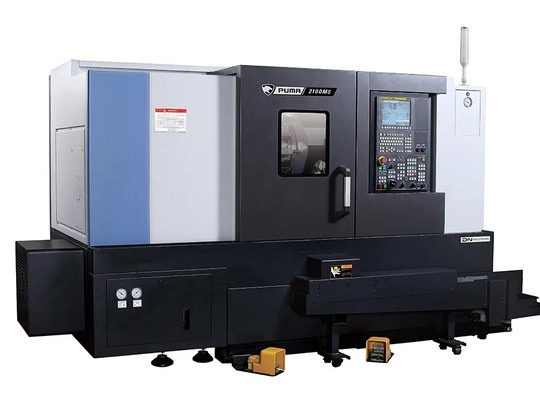

Токарные станки Doosan Machine Tools PUMA 2100/2600/3100 подняли планку высокой производительности и обеспечивают повышенную точность и повторяемость, обладают превосходными характеристиками обработки и надежностью.
Комплектация станков:
— Литая станина
— Линейные направляющие и шарико-винтовые пары (ШВП)
— Револьверная голова
— Высокооборотистый шпиндель
— Централизованные системы смазки
— Пистолет для смыва стружки
— Пистолет для обдува детали
— Освещения рабочей зоны станка
— Сигнальная лампа индикации состояния станка
— Кабинетная защита станка
— Бронированное стекло двери с широким обзором рабочей зоны
— Автоматическая дверь
— Гидравлические или пневматические зажимные устройства
— Компонент электрического шкафа
— Система ЧПУ
— Комплект ЗИП
— Инструмент для обслуживания станка
— Комплект масел и СОЖ для первой заправки
Дополнительные комплектующие:
— Загрузочные роботы (манипуляторы)
— Измерительные системы (датчики контроля размеров)
— Системы лазерной или щуповой диагностики
— Револьверная головка с увеличенным количеством инструментов
— Системы высокого давления СОЖ
— Системы подачи СОЖ через инструмент
— Конвейеры для удаления стружки
— Бак для стружки
— Системы фильтрации и рециркуляции СОЖ
— Дополнительные патроны и цанги
— Кондиционер электрошкафа
— Системы мониторинга состояния станка
— Дополнительные резервуары для СОЖ
— Дополнительные программные модули
— Системы защиты от перегрузок
— Автоматическое управление задней бабкой
— Трансформатор
— Люнет подвижный
— Люнет неподвижный

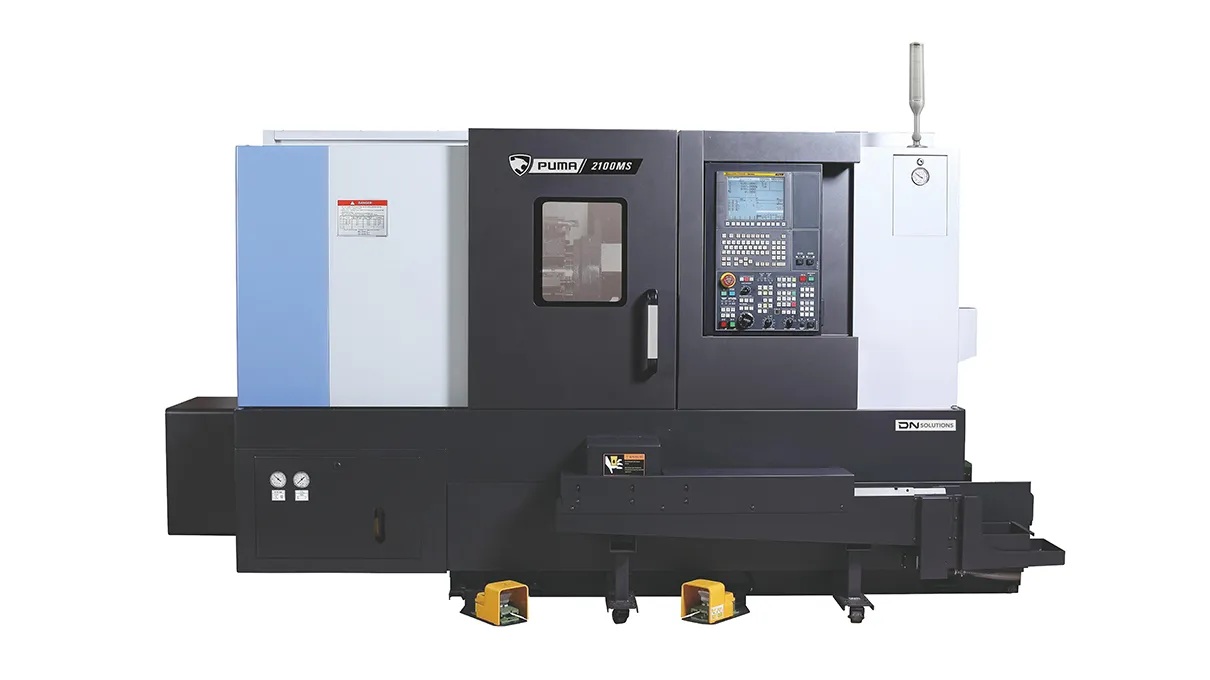

Серия PUMA 2100
|
PUMA 2100 [L] |
PUMA 2100M / MS [LM / LMS] |
PUMA 2100Y II / LY II |
PUMA 2100SY II / LSY II |
|
|
Система управления |
ЧПУ |
|||
|
Серия |
PUMA |
|||
|
Страна бренда |
Южная Корея |
|||
|
Тип станка |
Горизонтальные высокопроизводительные токарные центры |
|||
|
ДИАПАЗОН ОБРАБОТКИ |
|
|
|
|
|
Перемещение по оси X, мм |
260 |
260 |
260 |
260 |
|
Перемещение по оси Y, мм |
|
|
105 |
105 |
|
Перемещение по оси Z, мм |
590 [830] |
590 [590/830] |
590 / 830 |
590 / 830 |
|
Максимальный диаметр обработки, мм |
481 |
406 |
406 |
406 |
|
Максимальная длина обработки, мм |
545 [785] |
520 [760] |
520 / 760 |
520 / 760 |
|
Диаметр обрабатываемого прутка, мм |
210 |
210 |
210 |
210 |
|
Максимальный диаметр обработки над суппортом, мм |
630 |
630 |
630 |
630 |
|
ШПИНДЕЛЬ |
|
|
|
|
|
Мощность двигателя шпинделя, кВт |
18,5 |
18,5 |
22 |
22 |
|
Частота вращения шпинделя, об/мин |
4500 |
4500 |
5000 |
5000 |
|
Размер патрона, дюйм |
8 |
8 |
8 |
8 |
|
Максимальный крутящий момент, Нм |
183 |
247 |
358 |
358 |
|
ПОДАЧА |
|
|
|
|
|
Ускоренное перемещение по оси X, м/мин |
30 |
30 |
30 |
30 |
|
Ускоренное перемещение по оси Y, м/мин |
|
|
10 |
10 |
|
Ускоренное перемещение по оси Z, м/мин |
30 |
30 |
30 |
30 |
|
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН |
|
|
|
|
|
Число инструментальных позиций, шт. |
12 |
12 |
12 |
12 |
|
ГАБАРИТЫ И ВЕС |
|
|
|
|
|
Габаритные размеры станка (ДхШхВ), мм |
3310х1863х1900 [3530x1863x1900] |
3310x1863x1900 / 3415х1863х1900 [3530x1863x1900] |
3190x1945x2163 / 3410x1945x2163 |
3190х1945х2163 / 3410х1945х2163 |
|
Вес станка, кг |
4850 [5350] |
5000 / 5450 [5500 / 5950] |
5550 / 6050 |
6000 / 6500 |
Серия PUMA 2600
|
PUMA 2600 / L |
PUMA 2600M / MS |
PUMA 2600LM / LMS |
PUMA 2600B / SB/ [LB] |
PUMA 2600MB / MSB [LMB] |
|
|
Система управления |
ЧПУ |
||||
|
Серия |
PUMA | ||||
|
Страна бренда |
Южная Корея | ||||
|
Тип станка |
Горизонтальные высокопроизводительные токарные центры |
||||
|
ДИАПАЗОН ОБРАБОТКИ |
|
|
|
|
|
|
Перемещение по оси X, мм |
260 |
260 |
260 |
260 |
260 |
|
Перемещение по оси Y, мм |
|
|
|
|
|
|
Перемещение по оси Z, мм |
830 / 1350 |
830 |
1350 |
830 [1350] |
830 [1350] |
|
Максимальный диаметр обработки, мм |
481 |
376 |
376 |
481 |
376 |
|
Максимальная длина обработки, мм |
790 / 1310 |
760 |
1280 |
755 [1275] |
725 [1245] |
|
Диаметр обрабатываемого прутка, мм |
255 |
255 |
255 |
210 |
210 |
|
Максимальный диаметр обработки над суппортом, мм |
630 |
630 |
630 |
630 |
630 |
|
Максимальный диаметр обработки над станиной, мм |
|
|
|
|
|
|
ШПИНДЕЛЬ |
|
|
|
|
|
|
Мощность двигателя шпинделя, кВт |
22 |
22 |
18,5 |
26 |
26 |
|
Частота вращения шпинделя, об/мин |
3500 |
3500 |
3500 |
2800 |
2800 |
|
Размер патрона, дюйм |
10 |
10 |
10 |
12 |
12 |
|
Максимальный крутящий момент, Нм |
327 |
327 |
327 |
1123 |
1123 |
|
ПОДАЧА |
|
|
|
|
|
|
Ускоренное перемещение по оси X, м/мин |
30 |
30 |
30 |
30 |
30 |
|
Ускоренное перемещение по оси Y, м/мин |
|
|
|
|
|
|
Ускоренное перемещение по оси Z, м/мин |
30 |
30 |
30 |
30 |
30 |
|
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН |
|
|
|
|
|
|
Число инструментальных позиций, шт. |
12 |
12 |
12 |
12 |
12 |
|
ГАБАРИТЫ И ВЕС |
|
|
|
|
|
|
Габаритные размеры станка (ДхШхВ), мм |
3600x1863x1900 / 4335x1965x1900 |
3600x1863x1900 |
4335х1965х1900 |
3873х1863х1900 / 3700x1863x1900 [4438x1965x1900] |
3873х1863х1900 [4438х1965х1900] |
|
Вес станка, кг |
5400 / 6700 |
5550 |
6850 / 7300 |
5500 / 5950 [6800] |
5650 / 6100 [6950] |
|
PUMA 2600Y II / LY II |
PUMA 2600SY II / LSY II |
PUMA 2600YB II / SYB II |
PUMA 2600LYB II / LSYB II |
|
|
Система управления |
ЧПУ |
|||
|
Серия |
PUMA |
|||
|
Страна бренда |
Южная Корея |
|||
|
Тип станка |
Горизонтальные высокопроизводительные токарные центры |
|||
|
ДИАПАЗОН ОБРАБОТКИ |
|
|
|
|
|
Перемещение по оси X, мм |
260 |
260 |
260 |
260 |
|
Перемещение по оси Y, мм |
105 |
105 |
105 |
105 |
|
Перемещение по оси Z, мм |
860 / 1350 |
830 / 1350 |
830 |
1350 |
|
Максимальный диаметр обработки, мм |
376 |
376 |
376 |
376 |
|
Максимальная длина обработки, мм |
760 / 1280 |
760 / 1280 |
725 |
1245 |
|
Диаметр обрабатываемого прутка, мм |
255 |
255 |
255 |
255 |
|
Максимальный диаметр обработки над суппортом, мм |
630 |
630 |
630 |
630 |
|
ШПИНДЕЛЬ |
|
|
|
|
|
Мощность двигателя шпинделя, кВт |
22 |
22 |
26 |
26 |
|
Частота вращения шпинделя, об/мин |
4000 |
4000 |
2800 |
2800 |
|
Размер патрона, дюйм |
10 |
10 |
12 |
12 |
|
Максимальный крутящий момент, Нм |
599 |
599 |
1123 |
1123 |
|
ПОДАЧА |
|
|
|
|
|
Ускоренное перемещение по оси X, м/мин |
30 |
30 |
30 |
30 |
|
Ускоренное перемещение по оси Y, м/мин |
|
|
|
|
|
Ускоренное перемещение по оси Z, м/мин |
30 |
30 |
30 |
30 |
|
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН |
|
|
|
|
|
Число инструментальных позиций, шт. |
12 |
12 |
12 |
12 |
|
ГАБАРИТЫ И ВЕС |
|
|
|
|
|
Габаритные размеры станка (ДхШхВ), мм |
3560х1945х2163 / 4435х2049х2163 |
3560х1945х2163 / 4435х2049х2163 |
3873х1945х2163 |
4438х2049х2163 |
|
Вес станка, кг |
6100 / 7400 |
6550 / 7850 |
6200 / 6650 |
7500 / 7950 |
Серия PUMA 3000
|
PUMA 3100 / L |
PUMA 3100XL / UL |
PUMA 3100M / Y |
PUMA 3100 LM / LY |
|
|
Система управления |
ЧПУ |
|||
|
Серия |
PUMA |
|||
|
Страна бренда |
Южная Корея |
|||
|
Тип станка |
Горизонтальные высокопроизводительные токарные центры |
|||
|
ДИАПАЗОН ОБРАБОТКИ |
|
|
|
|
|
Перемещение по оси X, мм |
293 |
293 |
293 |
293 |
|
Перемещение по оси Y, мм |
|
|
- / 130 |
- / 130 |
|
Перемещение по оси Z, мм |
830 / 1350 |
2190 / 3190 |
830 |
1350 |
|
Максимальный диаметр обработки, мм |
525 |
525 |
420 |
420 |
|
Максимальная длина обработки, мм |
790 / 1310 |
2150 / 3150 |
765 |
1285 |
|
Диаметр обрабатываемого прутка, мм |
305 |
305 |
305 |
305 |
|
Максимальный диаметр обработки над суппортом, мм |
670 |
670 |
670 |
670 |
|
ШПИНДЕЛЬ |
|
|
|
|
|
Мощность двигателя шпинделя, кВт |
26 |
26 |
26 |
26 |
|
Частота вращения шпинделя, об/мин |
2800 |
2800 |
2800 |
2800 |
|
Размер патрона, дюйм |
12 |
12 |
12 |
12 |
|
Максимальный крутящий момент, Нм |
1123 |
1123 |
1123 |
1123 |
|
ПОДАЧА |
|
|
|
|
|
Ускоренное перемещение по оси X, м/мин |
30 |
30 |
30 |
30 |
|
Ускоренное перемещение по оси Y, м/мин |
|
|
- / 10 |
- / 10 |
|
Ускоренное перемещение по оси Z, м/мин |
30 |
30 / 26 |
30 |
30 |
|
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН |
|
|
|
|
|
Число инструментальных позиций, шт. |
10 |
10 |
12 |
12 |
|
ГАБАРИТЫ И ВЕС |
|
|
|
|
|
Габаритные размеры станка (ДхШхВ), мм |
3908x1978x2010 / 4527x2067x2010 |
5615x2280x2315 / 6585x2280x2315 |
3908х1987х2010 / 3908х1978х2315 |
4527х2067х2010 / 4530х2067х2315 |
|
Вес станка, кг |
5850 / 7350 |
10150 / 11650 |
6000 / 6500 |
7500 / 8000 |
|
PUMA 3100SY / LSY |
PUMA 3100XLM / XLY |
PUMA 3100ULM / ULY |
|
|
Система управления |
ЧПУ |
||
|
Серия |
PUMA |
||
|
Страна бренда |
Южная Корея |
||
|
Тип станка |
Горизонтальные высокопроизводительные токарные центры |
||
|
ДИАПАЗОН ОБРАБОТКИ |
|
|
|
|
Перемещение по оси X, мм |
293 |
293 |
293 |
|
Перемещение по оси Y, мм |
130 |
- / 130 |
- / 130 |
|
Перемещение по оси Z, мм |
830 / 1350 |
2190 |
3190 |
|
Максимальный диаметр обработки, мм |
420 |
420 |
420 |
|
Максимальная длина обработки, мм |
765 / 1285 |
2125 |
3125 |
|
Диаметр обрабатываемого прутка, мм |
305 |
305 |
305 |
|
Максимальный диаметр обработки над суппортом, мм |
670 |
670 |
670 |
|
ШПИНДЕЛЬ |
|
|
|
|
Мощность двигателя шпинделя, кВт |
26 / 30 |
26 |
26 |
|
Частота вращения шпинделя, об/мин |
2800 / 3000 |
2800 |
2800 |
|
Размер патрона, дюйм |
12 |
12 |
12 |
|
Максимальный крутящий момент, Нм |
1123 |
1123 |
1123 |
|
ПОДАЧА |
|
|
|
|
Ускоренное перемещение по оси X, м/мин |
30 |
30 |
30 |
|
Ускоренное перемещение по оси Y, м/мин |
10 |
- / 10 |
- / 10 |
|
Ускоренное перемещение по оси Z, м/мин |
30 |
30 |
26 |
|
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН |
|
|
|
|
Число инструментальных позиций, шт. |
12 |
12 |
12 |
|
ГАБАРИТЫ И ВЕС |
|
|
|
|
Габаритные размеры станка (ДхШхВ), мм |
3908х1978х2315 / 4530х2067х2315 |
5615х2280х2315 |
6585х2280х2315 |
|
Вес станка, кг |
7000 / 8500 |
10300 / 10800 |
11800 / 12300 |
